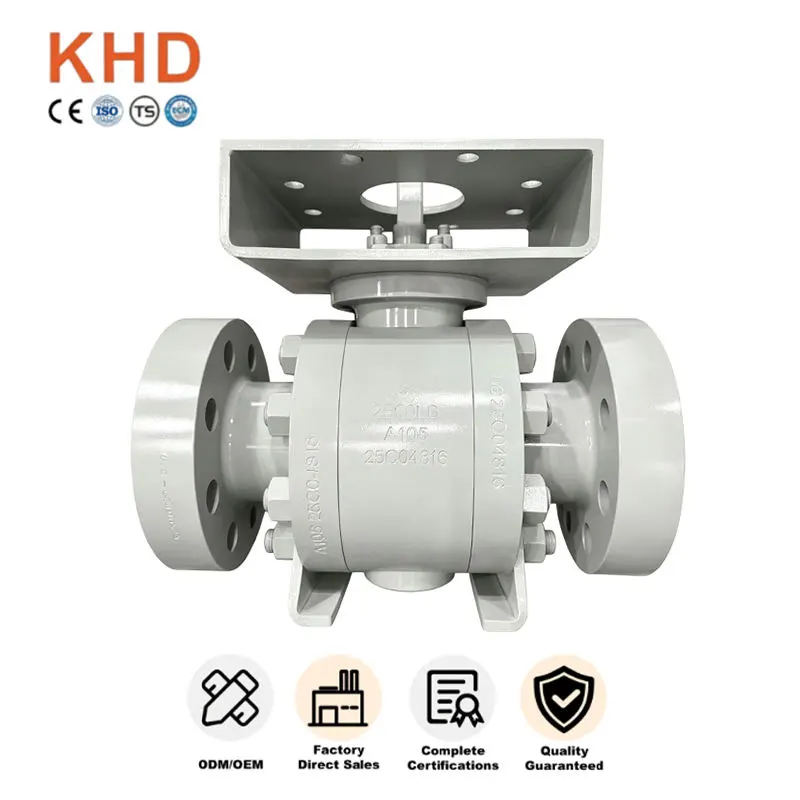

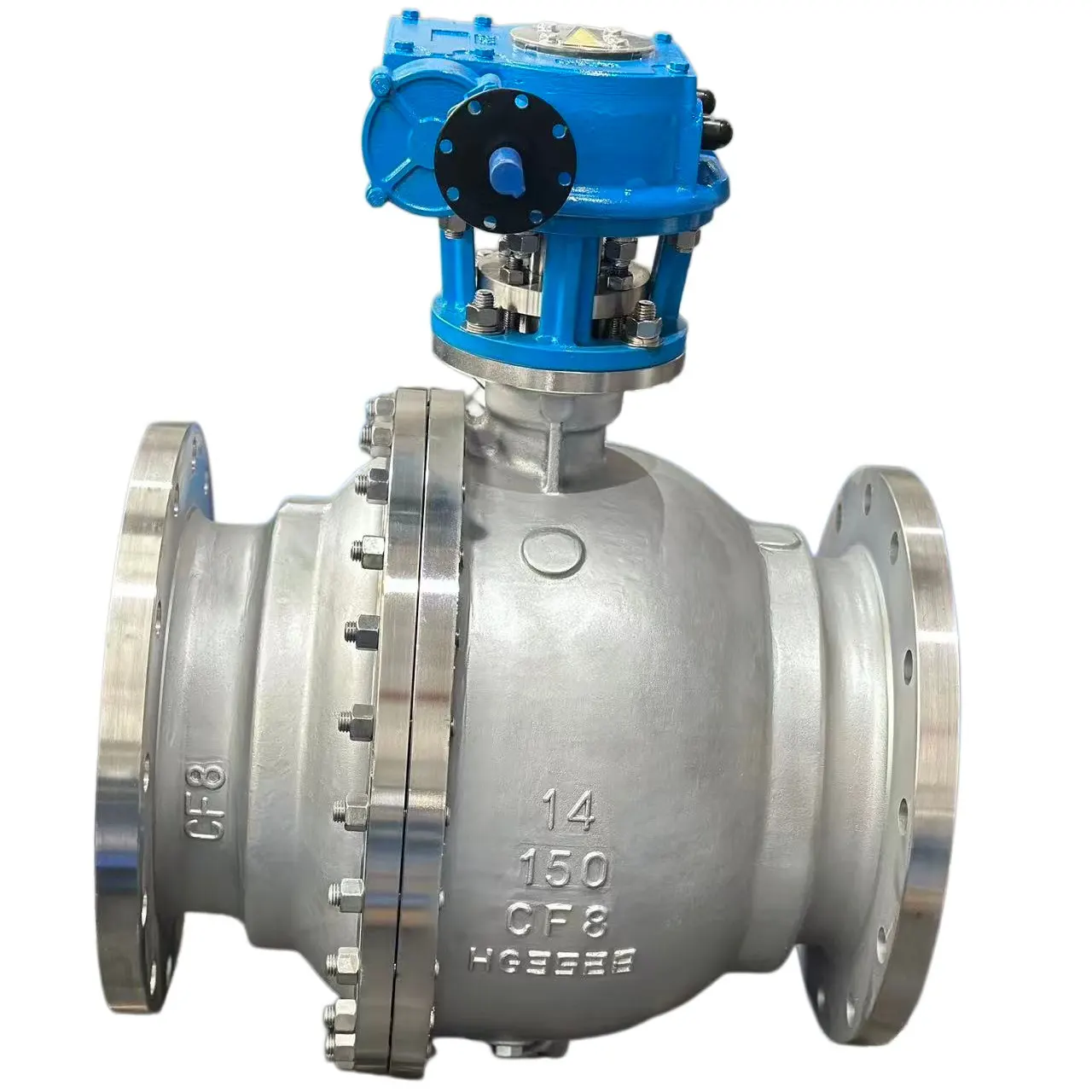

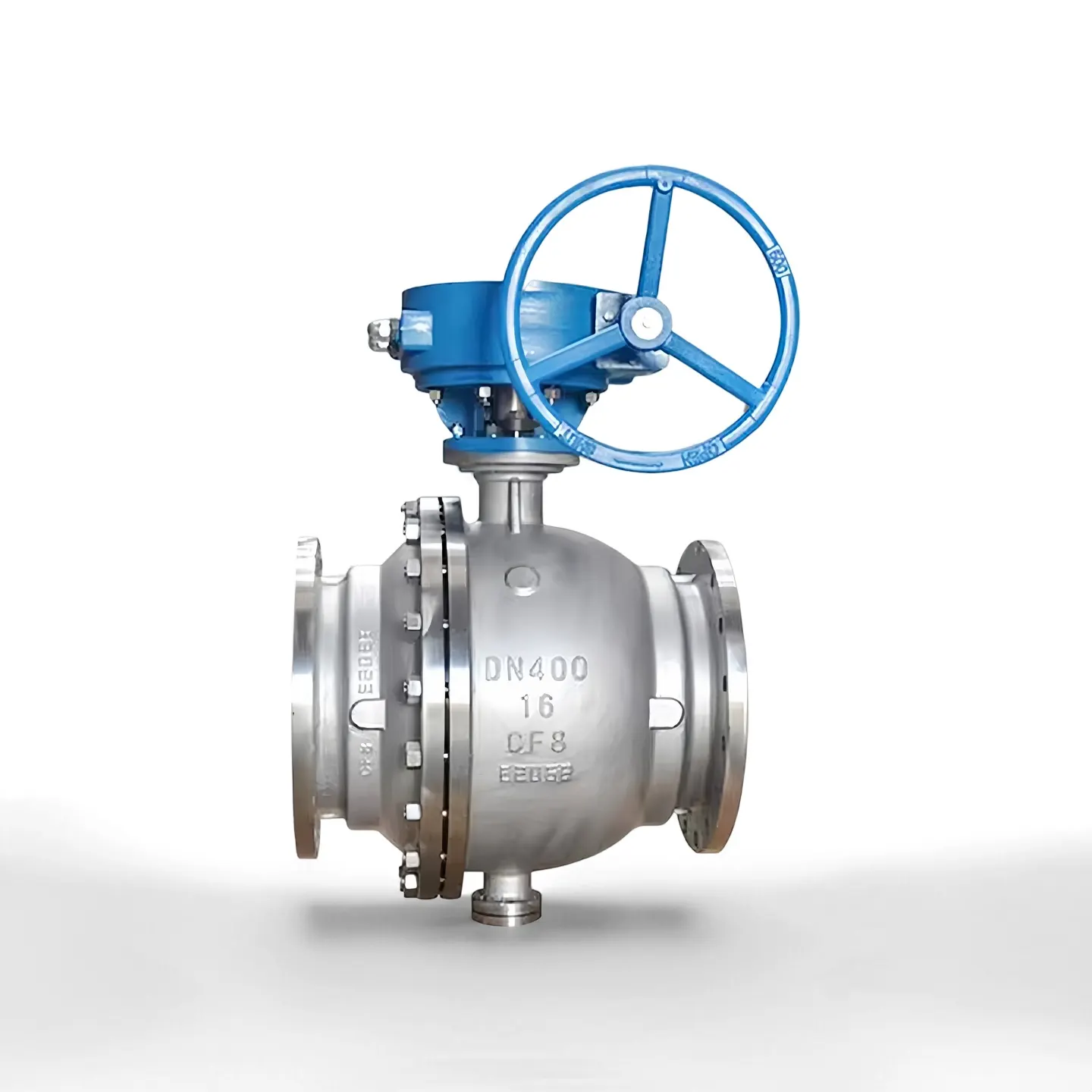

Zanglamaydigan po'latdan yasalgan qo'zg'almas sharli vana zarb qilingan flanesli balli vana

Mahsulot xususiyatlari

- Katta teshik va yuqori bosimli ish sharoitlariga mos keladigan trunion o'rnatilgan sobit to'p tuzilishi.

- Zich material, yuqori mexanik kuch va yaxshi korroziyaga qarshi ko'rsatkichga ega bo'lgan soxta vana tanasi.

- To'liq port dizayni, kichik oqim qarshiligi, katta oqim hajmi, quvur liniyasini tozalash uchun qulay.

- Bahorli suzuvchi o'rindiq ikki tomonlama qattiq o'chirishni, past oqish tezligini amalga oshiradi.

- API 607 ​​ga mos keladigan antistatik va yong'inga qarshi tuzilishda qurilgan, zarbaga qarshi stend dizayni.

- Ish xavfsizligini yaxshilash uchun g'ayritabiiy bo'shliqning ortiqcha bosimi uchun o'z-o'zidan yengillashtiruvchi o'rindiq.

- Past ish momenti, uzoq muddatli barqaror xizmat ko'rsatish uchun tez-tez ochilish-yopilish davrlarini qo'llab-quvvatlaydi.

Asosiy atributlar

Mahsulot tuzilishi

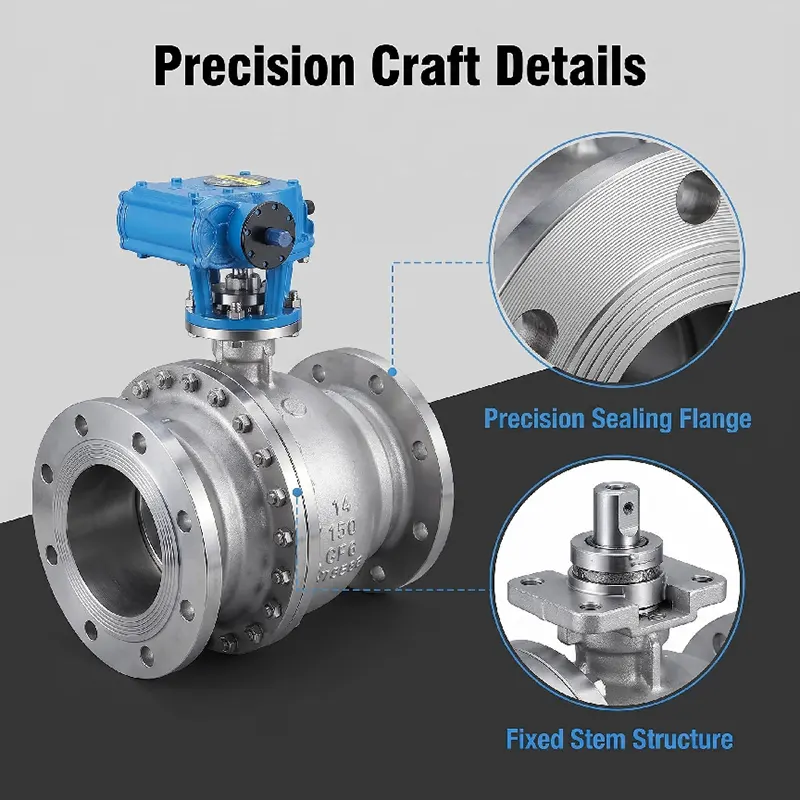

Bu zanglamaydigan po'latdan yasalgan sobit sharli vana zarb qilingan flanesli balli vana. To'p o'rindiq kuchi bilan suzish o'rniga yuqori va pastki trunnion vallar tomonidan quvvatlanadi. Asosiy komponentlarga soxta klapan korpusi, kapot, mahkamlangan shar, yuqori va pastki trunnion vallari, bahorda oldindan yuklangan suzuvchi o'rindiqlar, zarbaga qarshi stend, gardish ulanish uchlari va aktuatorlar uchun ISO 5211 yuqori o'rnatish paneli kiradi. Ikki marta blokirovka qilish va qon ketish funktsiyasi so'rov bo'yicha taqdim etilishi mumkin. Flanjli yuz variantlari: RF, RTJ.

- Valf tanasi / kapot: zarb zanglamaydigan po'latdan A182 F304 / A182 F316L

- To'p: zarb qilingan zanglamaydigan po'lat, qattiq xrom bilan qoplangan yoki qattiq yuzli Stellite

- Poyasi: A182 F316 zanglamaydigan po'lat

- O'rindiq muhri: yumshoq muhr uchun PTFE / RPTFE; Stellite 6 metall qattiq muhr uchun qattiq qotishma

- Gasket & O ring: FKM, PTFE, har xil haroratli muhit uchun moslashtirilgan

- Boltlar: B8 / B8M zanglamaydigan po'latdan yasalgan murvatlar

Bosim va harorat diapazoni

-Bosim klassi: PN16-PN100, Class150-Class2500

- Ishlash harorati:

•Yumshoq muhrlangan versiya: -29℃ ~ +200℃

•Qattiq muhrlangan metall versiyasi: -29℃ ~ +425℃

-Test standarti: API 598, qobiq sinovi nominal bosimning 1,5 barobari; o'rindiq sinovi nominal bosimning 1,1 barobari

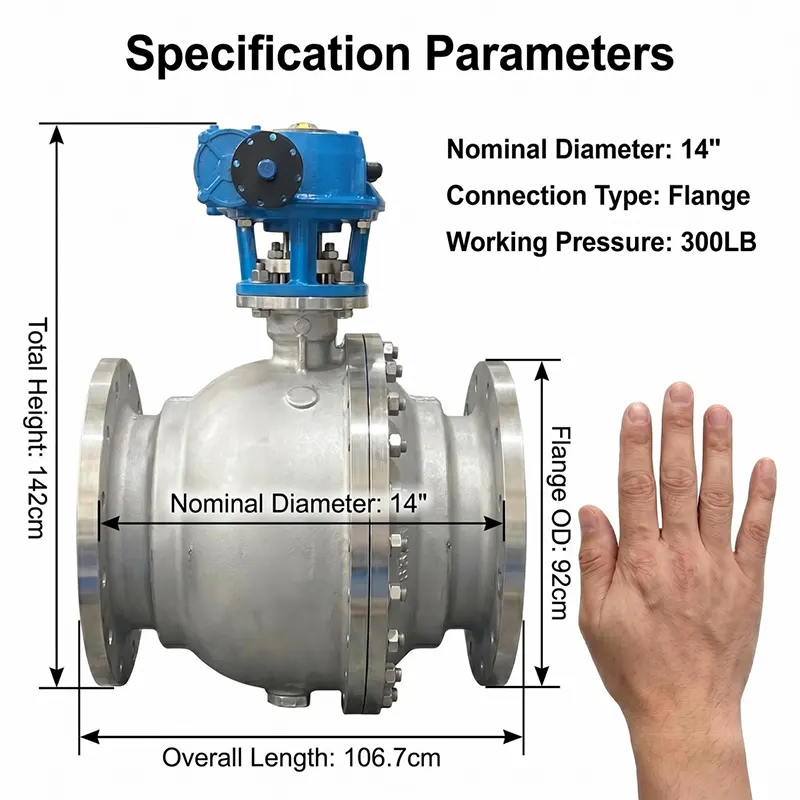

- Hajmi diapazoni: DN50-DN600 (NPS2"-NPS24")

Operatsiya turlari

- Qo'llanma: Katta moment talablari uchun qurt tishli mexanizm operatori

-Pnevmatik: bir ta'sirli / ikki ta'sirli pnevmatik aktuator, chegara tugmasi va solenoid klapanli

-Elektr: masofadan avtomatik boshqarish uchun yoqish-o'chirish yoki modulyatsiya qiluvchi elektr aktuator

- Shlangi / elektro gidravlik ishga tushirish maxsus so'rov bo'yicha mavjud

Barcha aktuatorlar ISO 5211 o'rnatish platformasiga mos keladi.

Ilovalar

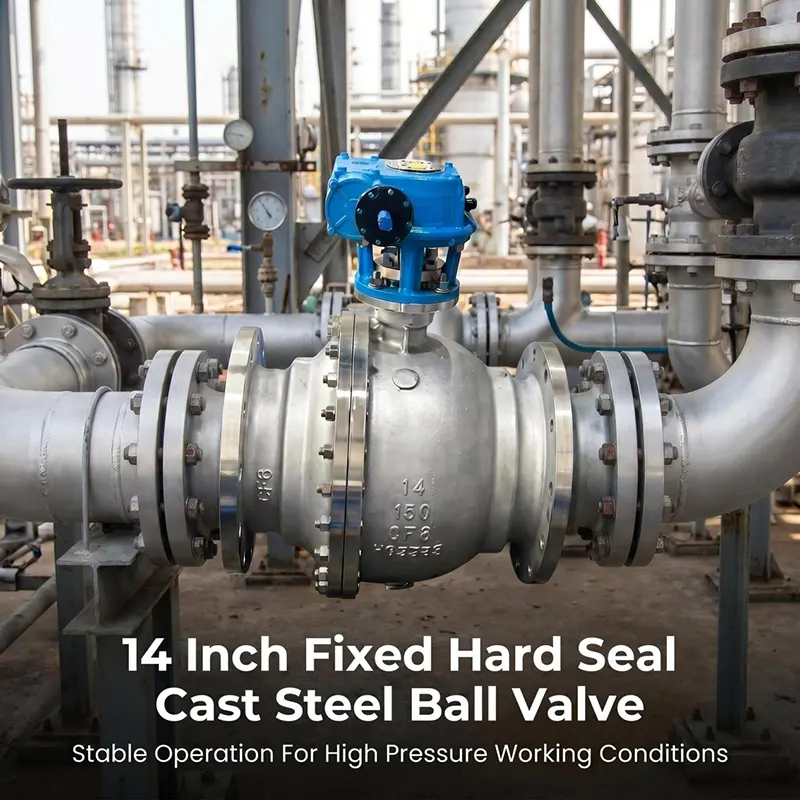

Suyuq, gaz va korroziy muhit uchun yoqish-o'chirish va izolyatsiyalash xizmati uchun keng qo'llaniladi. Asosan neft va gazning uzoq masofali quvurlari, neft-kimyo zavodlari, kimyoviy qayta ishlash, energiya ishlab chiqarish, suvni tozalash, LNG va boshqa og'ir sanoat loyihalarida qo'llaniladi.

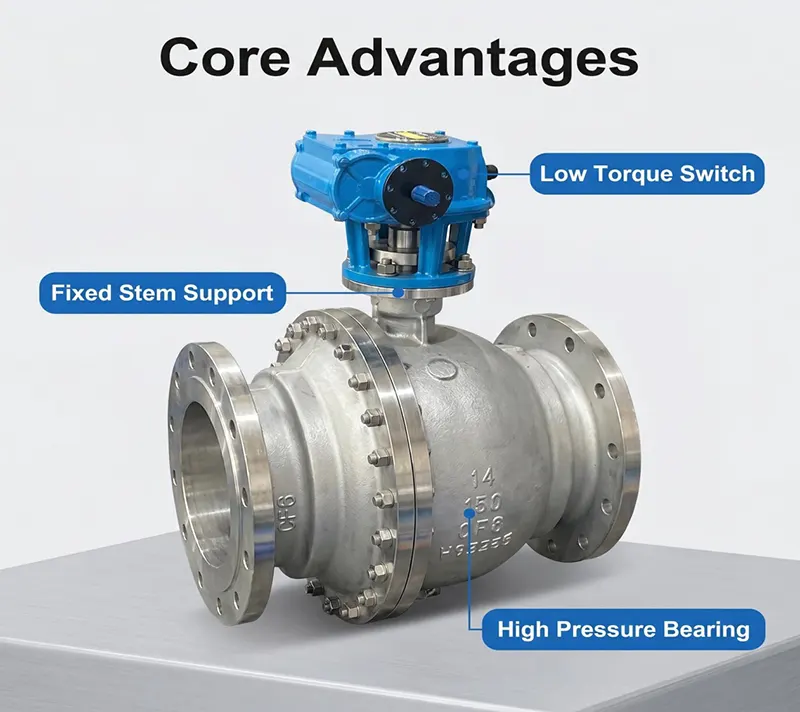

Nima uchun zanglamaydigan po'latdan yasalgan sharsimon klapanni tanlaysiz?

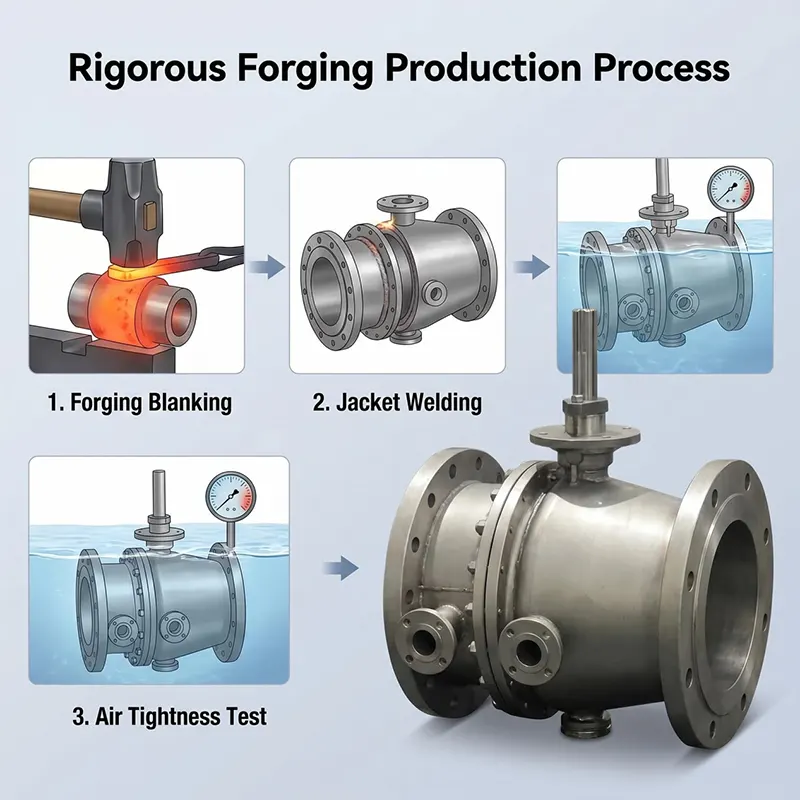

1. To'liq zarb qilish jarayonini qabul qiling, ichki materialni quyma g'ovaklilik nuqsonlarisiz ixcham, yuqori bosimli og'ir quvur liniyasiga moslang.

2. Trunnion sobit to'p dizayni katta o'lchamdagi yuqori bosimli ish sharoitlari uchun ish momentini sezilarli darajada kamaytiradi.

3. Qattiq materialning kiruvchi tekshiruvi, har bir vana etkazib berishdan oldin to'liq gidrostatik va gaz o'rindiqlari qochqinning sinovidan o'tadi.

4. Har xil harorat va o'rta talablarga mos keladigan yumshoq muhr va metall qattiq muhrlangan ikkita versiyani qo'llab-quvvatlang.

5. Loyihangiz uchun to'liq texnik yordam, chizmalarni ko'rib chiqish va sotishdan keyingi ko'rsatmalarni taklif etamiz.

Sotib olish bo'yicha qo'llanma

Iltimos, so'rov yuborishda quyidagi ma'lumotlarni taqdim eting:

1. Nominal o'lcham va bosim sinfi

2. Ishchi muhit, haqiqiy ish harorati

3. Muhr turi: yumshoq muhr yoki metall qattiq muhr

4. Ishlash turi (qurt tishli / pnevmatik / elektr va boshqalar)

5. Gardish standarti va gardish yuzi turi (RF / RTJ)

6. Maxsus talab: yong'in xavfsizligi, DBB funktsiyasi, korroziyaga qarshi ishlov berish va boshqalar.

Bizning muhandisimiz sizning ish sharoitingizga qarab tegishli taklifni taklif qiladi.

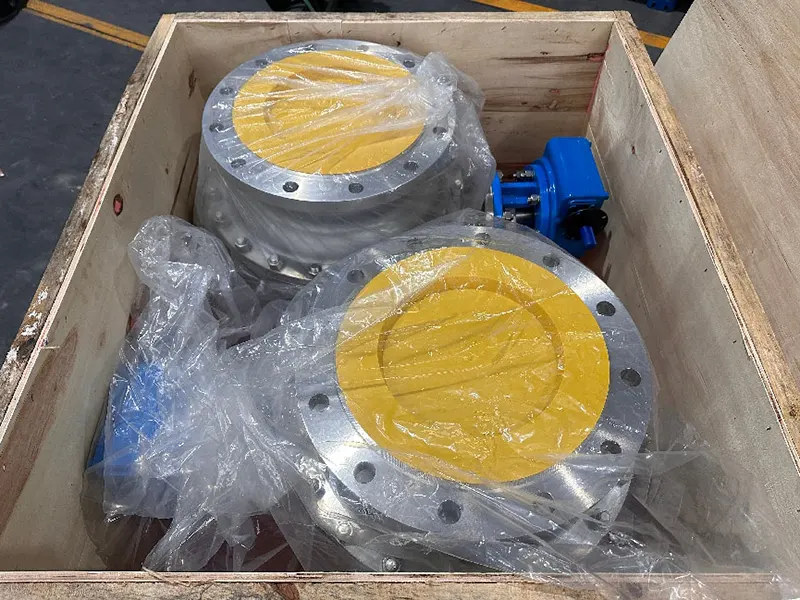

Qadoqlash va jo'natish

Har bir vana qadoqlashdan oldin tozalanadi va himoyalanadi. Ichki bo'shliqni toza saqlash uchun valf portlari plastik qopqoqlar bilan yopiladi. Vanalar dengiz yuklari uchun mos bo'lgan qattiq kontrplak qutilarga o'ralgan. Biz EXW, FOB, CIF, DAP va boshqa savdo shartlarini qo'llab-quvvatlaymiz. Tovarlar belgilangan dengiz portiga yoki omborga yetkazilishi mumkin.

OEM va ODM

Biz OEM va ODM buyurtmalarini qabul qilamiz. Biz tana materialini, muhr materialini, gardish standartini, maxsus kengaytmali novdani, maxsus bo'yashni va logotip belgilarini mijozning chizmasi yoki texnik talabiga muvofiq sozlashimiz mumkin. Loyiha buyurtmalari uchun moslashuvchan MOQ.

Tekshirish va sinov

API 598 standartiga muvofiq jo'natishdan oldin har bir valf to'liq diapazonli tekshiruvdan o'tadi.

- Xom ashyoni kirish tekshiruvi: materialning kimyoviy tarkibi va mexanik xususiyatlarini tekshirish, materialning izlanishini qayd etish taqdim etiladi.

- Shell gidrostatik sinovi: vana tanasi va kapot uchun 1,5 marta nominal bosim.

- O'rindiqning oqish testi: 1,1 marta nominal bosim, suv yoki azot muhiti.

- Vizual tekshirish, o'lchamlarni tekshirish, bo'yoq va sirtni tugatish tekshiruvi.

- SGS, BV kabi uchinchi tomon instituti tomonidan guvohlik testi mijozning iltimosiga binoan qabul qilinadi.

- To'liq hujjatlar to'plami, shu jumladan MTC material sinov sertifikati, gidro-sinov hisoboti, muvofiqlik sertifikati taqdim etilishi mumkin.

O'rnatish va texnik xizmat ko'rsatish bo'yicha qo'llanma

- Payvandlash shlaklari, qum va qoldiqlarni tozalash uchun quvur liniyasini o'rnatishdan oldin yaxshilab tozalang, muhrlangan yuzani shikastlamaslik uchun.

- Valfni to'g'ri oqim yo'nalishi bo'yicha o'rnating, gardish murvatlarini tekis va teng ravishda torting.

- Uzoq vaqt saqlash yoki ish holati uchun valfni yarim ochiq holatda ushlab turmang.

- Muntazam ishlash uchun, muhr yopishib qolmasligi uchun vaqti-vaqti bilan to'liq strokli ochish yopilish siklini bajaring.

- Muntazam tekshiruv vaqtida gardish bo'g'ini, novda o'ramini tashqi oqish uchun tekshiring.

- Rejalashtirilgan o'chirish vaqtida eskirgan muhr qismlarini almashtiring; ish muhitingiz uchun mos keladigan muhr materialidan foydalaning.

- Agar aktuator o'rnatilgan bo'lsa, aktuator momentini muntazam tekshirib turing, kalit holatini cheklang.

Sotishdan keyingi xizmat

-Kafolat muddati: ishlab chiqarishdagi nuqsonlarga qarshi jo'natilgan sanadan boshlab 12 oylik kafolat.

- Biz chizmalarni ko'rib chiqish, parametrlarni tasdiqlash va ishlash bo'yicha ko'rsatmalarni o'z ichiga olgan texnik yordamni taqdim etamiz.

- Bizning muhandislik guruhimiz 24 ish soati ichida texnik so'rovlarga javob beradi.

-Ehtiyot qismlar (o'rindiqlar, qistirmalari, stend o'ramlari) qayta buyurtma berish uchun mavjud.

- Katta hajmdagi loyiha buyurtmalari uchun joyida texnik maslahatlar tashkil etilishi mumkin.

Eslatma: Kafolat noto'g'ri o'rnatish, noto'g'ri ishlash yoki noto'g'ri vosita holati tufayli etkazilgan zararni qoplamaydi.

Tegishli tavsiya etilgan mahsulotlar

- Suzuvchi sharli vana (2 dona / 3 dona zanglamaydigan po'latdan yasalgan sharsimon valf)

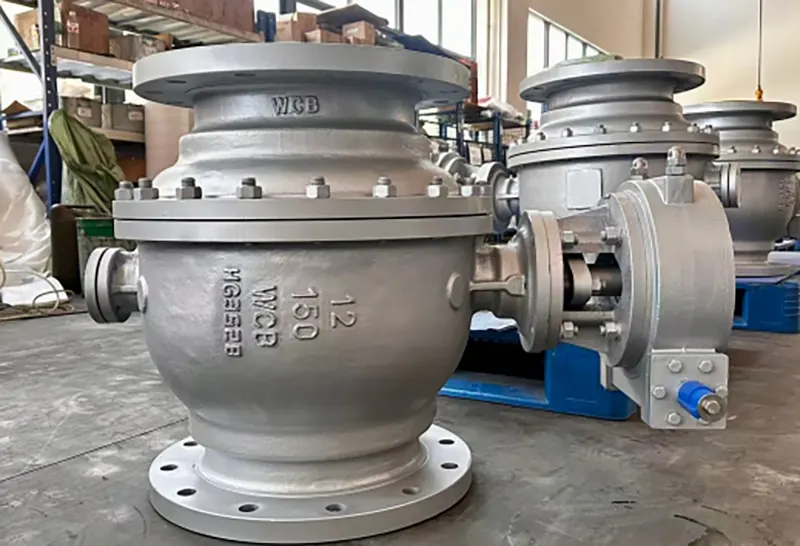

-WCB uglerodli po'latdan yasalgan sobit trunnion sharli vana

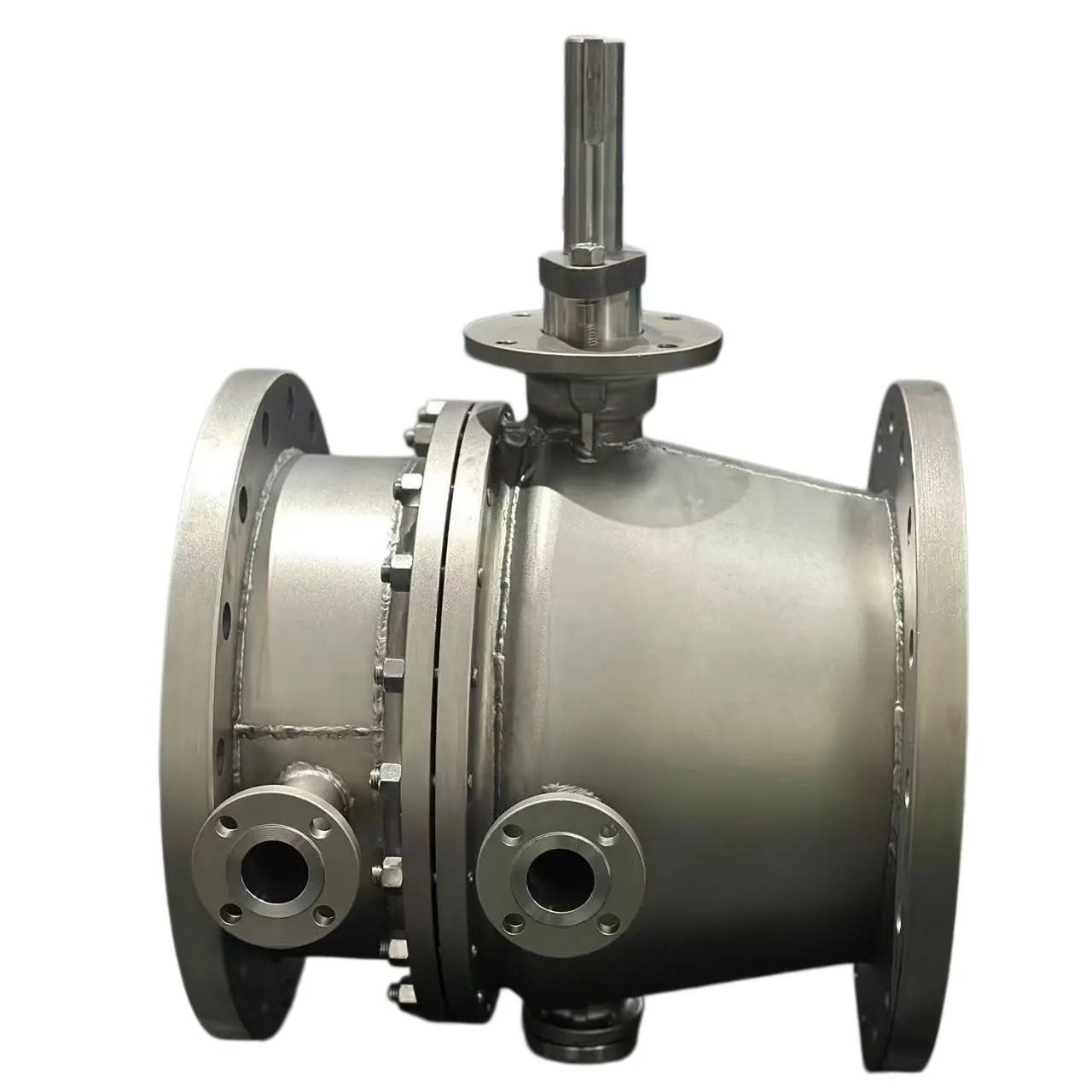

- Yuqori viskoziteli muhit uchun ko'ylagi izolyatsiyalangan sobit sharli valf

- Pnevmatik / elektr to'liq aktuator to'plamiga ega sharli valf

- Yuqori haroratli xizmat ko'rsatish uchun qattiq muhrlangan qattiq ballli valf

Bizning zavod kuchi

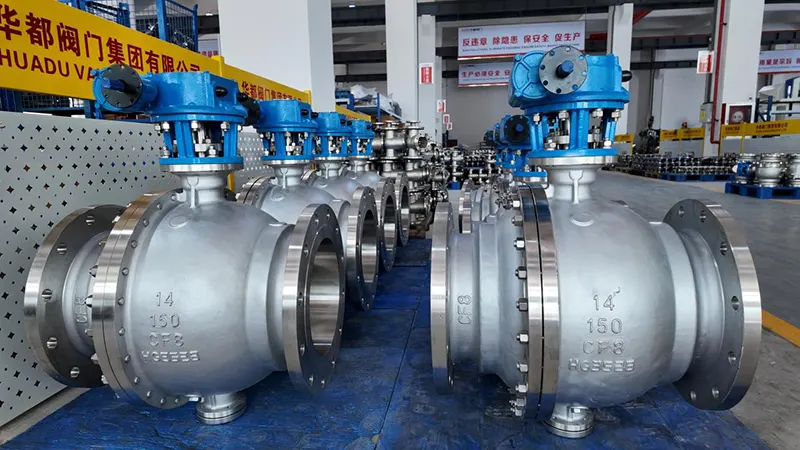

Huadu Valve Group Xitoyning Wenzhou shahrida joylashgan bo'lib, sanoat klapanlarini loyihalash, zarb qilish, ishlov berish va yig'ish bo'yicha ixtisoslashgan. Bizda to'liq ishlab chiqarish liniyalari mavjud, jumladan zarb ustaxonasi, CNC ishlov berish ustaxonasi, yig'ish ustaxonasi va mustaqil sinov laboratoriyasi. Barcha muhim ishlab chiqarish jarayonlari to'liq autsorsing emas, balki uyda tugatiladi. Chet elda neft-gaz, neft-kimyo va suv ta'minoti loyihalari buyurtmalari bo'yicha boy tajribamiz bor. Mahsulotlarimiz Janubi-Sharqiy Osiyo, Yaqin Sharq, Yevropa va boshqa mintaqalarga eksport qilinadi.

So'rov uchun qo'ng'iroq qiling

Iltimos, bizga o'lcham, bosim, vosita, harorat, ish turi va maxsus talablarni o'z ichiga olgan batafsil ish sharoitingiz talablarini yuboring. Bizning texnik guruhimiz qisqa vaqt ichida siz uchun rasmiy kotirovkalarni baholaydi va tayyorlaydi. Xush kelibsiz namuna buyurtmasi va yirik loyiha hamkorligi.
