Maqola xulosasi: A Qattiq muhrlangan globus klapanishonchli o'chirish, oqimni aniq tartibga solish, yuqori haroratga chidamlilik va uzoq muddatli chidamlilik muhim bo'lgan sanoat quvurlari tizimlari uchun mo'ljallangan. Metalldan metallga muhrlangan va qattiq sirtli muhrlangan yuzalar bilan bu valf, ayniqsa, bug ', neft, gaz, abraziv vositalar va yuqori bosimli sanoat suyuqliklari bilan bog'liq talab qilinadigan xizmatlar uchun javob beradi.HuaduQattiq muhrlangan globus klapan yechimlarini turli xil sanoat ilovalari uchun bir nechta korpus materiallari, bosim sinflari, ulanish variantlari va ishga tushirish usullari bilan ta'minlaydi.
Mundarija
- Qattiq muhrlangan globus klapan nima?
- Qattiq muhrlangan globus klapan qanday ishlaydi?
- Asosiy xususiyatlar nima?
- Xaridorlar qanday texnik xususiyatlarga e'tibor berishlari kerak?
- Hard Seal va Soft Seal Globe Valve: Farqi nimada?
- Qattiq muhrlangan globus klapanlari qayerda ishlatiladi?
- To'g'ri valfni qanday tanlash kerak?
- Nima uchun Huadu-ni vana ishlab chiqaruvchisi sifatida ko'rib chiqish kerak?
- Tez-tez so'raladigan savollar
- Xulosa

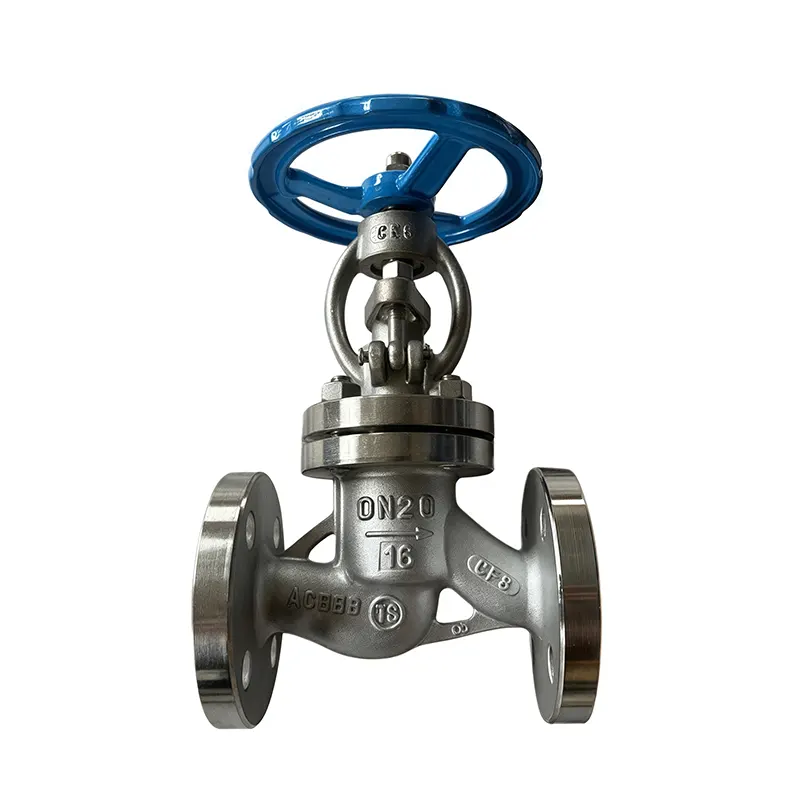

Qattiq muhrlangan globus klapan nima?
Qattiq muhrlangan globus klapan - bu asosan yumshoq muhrlash materiallariga tayanishdan ko'ra, metalldan metallga yopishtiruvchi strukturadan foydalanadigan sanoat oqimni boshqarish valfi. Huadu harorat, bosim, ishqalanish va takroriy ishlash an'anaviy muhrlash qismlariga sezilarli stressni keltirib chiqarishi mumkin bo'lgan talab qilinadigan quvur muhiti uchun ushbu turdagi valfni ishlab chiqadi.
Valf odatda globus uslubidagi korpusdan va o'rindiq tomon yoki undan uzoqlashadigan harakatlanuvchi diskdan foydalanadi. Ushbu harakat valfga ikkita muhim funktsiyani bajarishga imkon beradi: quvur liniyasi oqimini yopish va oqim tezligini tartibga solish. Oddiy izolyatsiya valfi bilan taqqoslaganda, globus konfiguratsiyasi suyuqlik harakati ustidan yaxshi nazoratni ta'minlaydi.
Talab qilinadigan xizmatlar uchun muhrlangan yuzalar Stellite yoki boshqa mos keladigan aşınmaya bardoshli materiallar bilan qattiq qoplangan bo'lishi mumkin. Ushbu konstruktsiya ishqalanish, eroziya va yuqori haroratda ishlash natijasida yuzaga keladigan buzilishlarni kamaytirishga yordam beradi.
Mahsulot xususiyatlariga ko'ra, Huadu's Hard Seal Globe Valve uglerodli po'lat yoki zanglamaydigan po'latdan yasalgan konstruktsiya, bir nechta bosim sinflari va bir nechta ish usullari bilan sozlanishi mumkin, bu uni turli sanoat loyihalariga moslashtiradi.
Qattiq muhrlangan globus klapan qanday ishlaydi?
Ishlash printsipi oddiy, ammo juda samarali. Vana ochilganda, disk o'rindiqdan uzoqlashadi va oqim o'tish joyini yaratadi. Qo'l g'ildiragi, aktuator yoki ishlaydigan mexanizm dastani teskari yo'nalishda harakatlantirganda, disk o'rindiqqa yaqinlashadi va oqimni asta-sekin cheklaydi.
Disk va o'rindiq o'rtasidagi metall-metall aloqa asosiy muhrlanish interfeysini yaratadi. To'g'ri ishlab chiqilgan va ishlab chiqarilgan bo'lsa, qattiq yuzalar talabchan xizmat ko'rsatish vaqtida aşınma va eroziyaga qarshi kuchli qarshilik ko'rsatishi mumkin.
Oddiy ishlash ketma-ketligi quyidagilarni o'z ichiga oladi:
- Operator qo'l g'ildiragini aylantiradi yoki tanlangan aktuatorni faollashtiradi.
- Poyasi ish kuchini valf diskiga o'tkazadi.
- Oqim o'tishini boshqarish uchun disk o'rindiqqa nisbatan harakat qiladi.
- Disk o'rindiqqa etib kelganida, metall muhrlangan yuzalar o'chirishni o'rnatadi.
- Qayta ochilganda, disk quvur liniyasi oqimini tiklash uchun o'rindiqdan uzoqlashadi.
Bu boshqariladigan chiziqli harakat, ham izolyatsiya, ham tejamkorlik qobiliyati talab qilinganda globus klapanlari tez-tez tanlanishining sabablaridan biridir.
Asosiy xususiyatlar nima?
Yuqori sifatli Hard Seal Globe Valve nominal hajmiga emas, balki haqiqiy ish sharoitlariga qarab tanlanishi kerak. Bir nechta dizayn xususiyatlari ishonchlilik va xizmat muddatini bevosita ta'sir qiladi.
1. Metalldan metallga qattiq muhrlash
Qattiq muhrlangan tuzilma talab qilinadigan ish muhiti uchun mo'ljallangan. Qattiq sirtli muhrlangan yuzalar ko'plab an'anaviy yumshoq muhrlash materiallariga qaraganda aşınmaya, eroziyaga va haroratga bog'liq buzilishlarga nisbatan yaxshi qarshilik ko'rsatishi mumkin.
2. Yuqori harorat qobiliyati
Huadu havola qilingan konfiguratsiya uchun taxminan -29 °C dan 425 °C gacha bo'lgan harorat oralig'ini sanab o'tadi. Bu valfni issiq suv, bug ', texnologik suyuqliklar va boshqa yuqori haroratli muhitlarni o'z ichiga olgan ko'plab sanoat xizmatlari uchun mos qiladi.
3. Ko'p bosim sinflari
Mahsulot 150, 300, 600, 900 va 1500 sinflarini o'z ichiga olgan bosim sinflarida mavjud. Bu loyiha muhandislariga quvur liniyasi bosimi talablariga valfni moslashtirishda ko'proq moslashuvchanlikni beradi.
4. Moslashuvchan ishga tushirish
Loyihaga qarab, ishlash qo'l g'ildiragi, tishli mexanizm, elektr aktuator, pnevmatik aktuator yoki gidravlik aktuator orqali sozlanishi mumkin.
5. Korroziyaga chidamli material variantlari
Zanglamaydigan po'latdan yasalgan konfiguratsiyalar korroziyaga chidamliligi muhim bo'lgan ilovalar uchun javob beradi. Karbonli po'latdan yasalgan versiyalar mos keladigan sanoat ommaviy axborot vositalari uchun iqtisodiy echimni ta'minlashi mumkin.
Xaridorlar qanday texnik xususiyatlarga e'tibor berishlari kerak?
Sanoat xaridlari uchun texnik shartlarni alohida baholash emas, balki birgalikda ko'rib chiqish kerak. Quyidagi jadvalda havola qilingan Huadu konfiguratsiyasi bilan bog'liq asosiy parametrlar jamlangan.
| Parametr | Spetsifikatsiya |
|---|---|
| Mahsulot turi | Qattiq muhrlangan globus klapan |
| Dizayn standarti | API 6D / ASME B16.34 |
| Nominal hajmi | 1/2" dan 48" gacha |
| Bosim klassi | Sinf 150/300/600/900/1500 |
| Tana materiali | A351 CF8M va konfiguratsiyaga muvofiq boshqa material variantlari |
| O'rindiq materiali | Stellite Hardfaced / PTFE / RPTFE / Grafit |
| Poya materiali | A182 F316 / A182 F316L / 13Cr |
| Ulanishlarni tugatish | Flanesli / Tishli / Payvandlangan (BW / SW) |
| Harorat diapazoni | -29 ° C dan 425 ° C gacha |
| Operatsiya | Qo'l g'ildiragi / tishli / elektr / pnevmatik / gidravlik |
| Sinov | API 598 / Gidrostatik qobiq va o'rindiq sinovi |
Eslatma:Haqiqiy texnik xususiyatlar har doim sotib olishdan oldin loyiha ma'lumotlar varag'i, amaldagi standartlar, o'rta xususiyatlar, bosim-harorat ko'rsatkichlari va ishlab chiqaruvchining texnik hujjatlari bilan tasdiqlanishi kerak.
Hard Seal va Soft Seal Globe Valve: Farqi nimada?
Globus valfini tanlashda muhrlash usuli eng muhim omillardan biridir. Qattiq muhr va yumshoq muhr dizaynlari turli xil ish muhitlari uchun mo'ljallangan.
| Taqqoslash | Qattiq muhrlangan globus klapan | Yumshoq muhrlangan globus klapan |
|---|---|---|
| Muhrlash printsipi | Metalldan metallga yopishtirish | Yumshoq yopishtiruvchi material |
| Haroratga chidamlilik | Yuqori haroratli xizmatni talab qilish uchun juda yaxshi | Sızdırmazlık materialiga kuchli bog'liq |
| Aşınmaya qarshilik | Tegishli qattiq qoplama bilan yuqori | Odatda mexanik aşınmaya ko'proq sezgir |
| Abraziv vositalar | Talab qilinadigan xizmatlar uchun ko'proq mos keladi | Cheklovlar bo'lishi mumkin |
| Oddiy ilovalar | Bug ', energiya, neft-kimyo, metallurgiya | Toza va nisbatan o'rtacha xizmatlar |
Amaliy nuqtai nazardan, yumshoq muhrlanish, ish sharoitlari o'rtacha bo'lgan va juda qattiq muhrlanish talab qilinadigan joylarda foydali bo'lishi mumkin. Qattiq muhrlanish quvur liniyasi yuqori harorat, yuqori bosim, abraziv zarralar yoki takroriy sanoat ishlarini o'z ichiga olgan holda yanada jozibador bo'ladi.
Qattiq muhrlangan globus klapanlari qayerda ishlatiladi?
Qiyin sharoitlarga bardosh berish qobiliyati Hard Seal Globe Valve texnologiyasini sanoat tizimlarining keng doirasi uchun mos qiladi.
- Neft-kimyo zavodlari:Texnologik suyuqliklar, uglevodorodlar va yuqori haroratli muhitlarni boshqarish uchun ishlatiladi.
- Energiya ishlab chiqarish:Bug 'va boshqa yuqori haroratli texnologik liniyalar uchun javob beradi.
- Metallurgiya:Ko'tarilgan harorat va abraziv ish sharoitlari qo'shimcha vana aşınmasını keltirib chiqaradigan hollarda foydalidir.
- Neft va gaz:Tanlangan bosim va material ko'rsatkichlari mos bo'lsa, sanoat suyuqlik izolyatsiyasi va oqimni boshqarish tizimlariga qo'llaniladi.
- Suvni tozalash:Sanoat suv va texnologik suyuqlik quvurlariga birlashtirilishi mumkin.
- Umumiy sanoat qayta ishlash:Suv, neft, gaz, bug 'va mos sanoat suyuqliklari uchun javob beradi.
To'g'ri valf har doim haqiqiy muhitga, haroratga, bosimga, oqim tezligiga, korroziya xususiyatlariga va o'rnatish talablariga mos kelishi kerak.
To'g'ri valfni qanday tanlash kerak?
Sanoat valfini faqat quvur diametri bo'yicha tanlash ishlash muammolariga olib kelishi mumkin. Xarid qilish guruhlari va muhandislar butun ish muhitini baholashlari kerak.
Quyidagi omillarni ko'rib chiqing:
- Oʻrta:Quvurda suv, bug ', neft, gaz, kimyoviy moddalar yoki abraziv suyuqliklar borligini aniqlang.
- Ishlash harorati:Oddiy va maksimal haroratni tasdiqlang.
- Ish bosimi:Haqiqiy dizayn talablariga javob beradigan bosim sinfini tanlang.
- Nominal hajmi:Vana hajmini quvur liniyasi va kerakli oqim xususiyatlariga moslang.
- Tana materiali:Korroziya, harorat, bosim va mexanik talablarni hisobga oling.
- O'rindiq va disk materiallari:Xizmat shartlariga muvofiq qattiq qoplama yoki boshqa muhrlash materiallarini tanlang.
- Ulanishni tugatish:Gardish, tishli, payvand choki yoki rozetkaga qo'yiladigan talablarni tekshiring.
- Ishga tushirish:Qo'lda yoki avtomatlashtirilgan operatsiya zarurligini aniqlang.
- Sinov va standartlar:Buyurtma berishdan oldin tegishli dizayn va tekshirish talablarini tasdiqlang.
Malakali valf ishlab chiqaruvchisi muhandislarga ushbu o'zgaruvchilarni baholashda va valfni standart tayyor komponent sifatida ko'rib chiqish o'rniga tegishli konfiguratsiyani tanlashda yordam berishi mumkin.
Nima uchun Huadu-ni vana ishlab chiqaruvchisi sifatida ko'rib chiqish kerak?
Sanoat xaridorlari uchun etkazib beruvchining qobiliyati mahsulot spetsifikatsiyasi kabi muhimdir. Huadu Valve Group sanoat vana ilovalari uchun valf dizayni, quyma, CNC ishlov berish, yig'ish, sinovdan o'tkazish va etkazib berish xizmatlarini birlashtiradi.
Nashr qilingan kompaniya ma'lumotlariga ko'ra, Huadu 11 yildan ortiq ishlab chiqarish tajribasiga ega, taxminan 25 333 kvadrat metr maydonni egallagan ishlab chiqarish ob'ekti, yillik ishlab chiqarish quvvati 30 000 donadan oshadi va tayyor mahsulotning malaka darajasi 99,8% ni tashkil qiladi.
Uning ishlab chiqarish imkoniyatlariga quyidagilar kiradi:
- CNC nozik ishlov berish
- Valflarni quyish va yig'ish
- Gidrostatik va pnevmatik sinovlar
- Yuqori haroratli va past haroratli valf ishlab chiqarish
- Moslashtirilgan valf echimlari
- OEM va ODM ishlab chiqarish
Huadu shuningdek, uning valf mahsulotlari xalqaro bozorlarga etkazib berilishini va neft, neftni qayta ishlash, tabiiy gaz, kimyoviy qayta ishlash, energiya ishlab chiqarish, suvni tozalash, metallurgiya, tog'-kon sanoati va boshqa sanoat tarmoqlarida qo'llanilishini ta'kidlaydi.
a qidirayotgan xaridorlar uchunQattiq muhrlangan globus klapan, ishlab chiqarish qobiliyatini baholash, materiallarning izlanishi, bosim sinovi, amaldagi standartlar va texnik yordam xaridlar xavfini kamaytirishga va uzoq muddatli operatsion ishonchliligini oshirishga yordam beradi.
Tez-tez so'raladigan savollar
Qattiq muhrlangan globus klapanning asosiy afzalligi nimada?
Asosiy afzallik uning metalldan metallga muhrlangan tuzilishi bo'lib, u vana dastur uchun to'g'ri ishlab chiqilgan bo'lsa, yuqori harorat, bosim, aşınma va eroziyaga kuchli qarshilik ko'rsatishi mumkin.
Qattiq muhrlangan globus klapan bug 'uchun ishlatilishi mumkinmi?
Ha. To'g'ri belgilangan qattiq muhrlangan globus klapanlar odatda sanoat bug 'ilovalari uchun javob beradi, chunki ularning metall muhrlangan sirtlari talab qilinadigan harorat sharoitlariga bardosh bera oladi. Har bir maxsus konfiguratsiya uchun bosim-harorat ko'rsatkichi tekshirilishi kerak.
Hard Seal Globe klapanlari uchun qanday materiallar mavjud?
Materiallar variantlari modelga va dasturga bog'liq. Huadu havola qilingan konfiguratsiyada A182 F316, A182 F316L, 13Cr va CF8M kabi komponentlar bilan uglerodli po'lat va zanglamaydigan po'latdan yasalgan echimlarni sanab o'tadi.
Qanday bosim sinflari mavjud?
Yo'naltirilgan Huadu mahsuloti 150, 300, 600, 900 va 1500 konfiguratsiyalarda taqdim etiladi. Qabul qiluvchilar quvur liniyasi dizayni bosimi va amaldagi standartlarga muvofiq bosim sinfini tanlashlari kerak.
Valfni avtomatlashtirish mumkinmi?
Ha. Qo'l g'ildiragining ishlashiga qo'shimcha ravishda, mavjud ish usullari zarur konfiguratsiyaga qarab, tishli ishlov berish, elektr qo'zg'alish, pnevmatik ishga tushirish va gidravlik ishga tushirishni o'z ichiga oladi.
Ushbu valf bilan qanday standartlar bog'liq?
Yo'naltirilgan mahsulot spetsifikatsiyalari dizayn uchun API 6D va ASME B16.34, yuzma-yuz o'lchamlar uchun ASME B16.10, gardish standartlari uchun ASME B16.5 va ASME B16.47 va sinov uchun API 598 ni o'z ichiga oladi.
Xulosa
Qattiq muhrlangan globus klapan an'anaviy yumshoq muhrlash materiallari talab qilinadigan chidamlilikni ta'minlamasligi mumkin bo'lgan sanoat oqimlarini boshqarish uchun samarali echim bo'lishi mumkin. Uning metalldan metallga yopishtiruvchi strukturasi, qattiq yuzalar, keng bosim klassi variantlari va talabchan ommaviy axborot vositalari bilan mosligi uni elektr energiyasini ishlab chiqarish, neft-kimyo, metallurgiya, neft va gaz, suvni tozalash va umumiy sanoat ilovalarida ayniqsa qimmatli qiladi.
Xarid qilish guruhlari uchun eng yaxshi tanlov vana o'lchamidan ko'proq bog'liq. O'rtacha, harorat, bosim, materialning mosligi, muhrlanish konfiguratsiyasi, ulanish turi, ishga tushirish, standartlar va sinov talablari sotib olishdan oldin baholanishi kerak. Agar siz ishonchli sanoat klapan yechimini qidirsangiz yoki quvur liniyasi loyihangiz uchun tegishli Hard Seal Globe Valveni tanlashda yordamga muhtoj bo'lsangiz,Biz bilan bog'lanishHuadu jamoasi bilan texnik talablaringizni, sozlash variantlarini va dastur shartlarini muhokama qilish.
