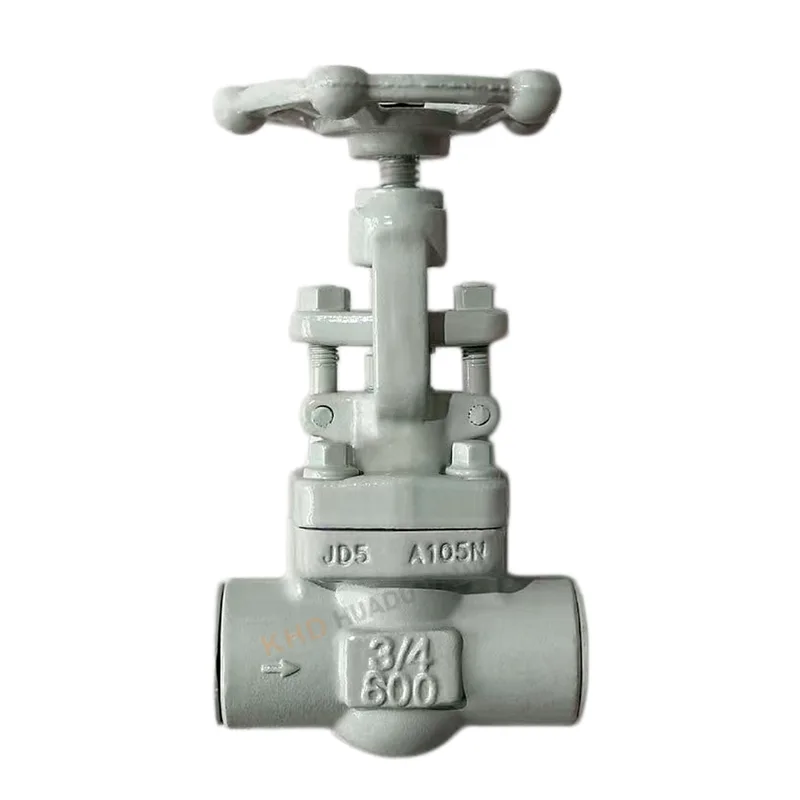

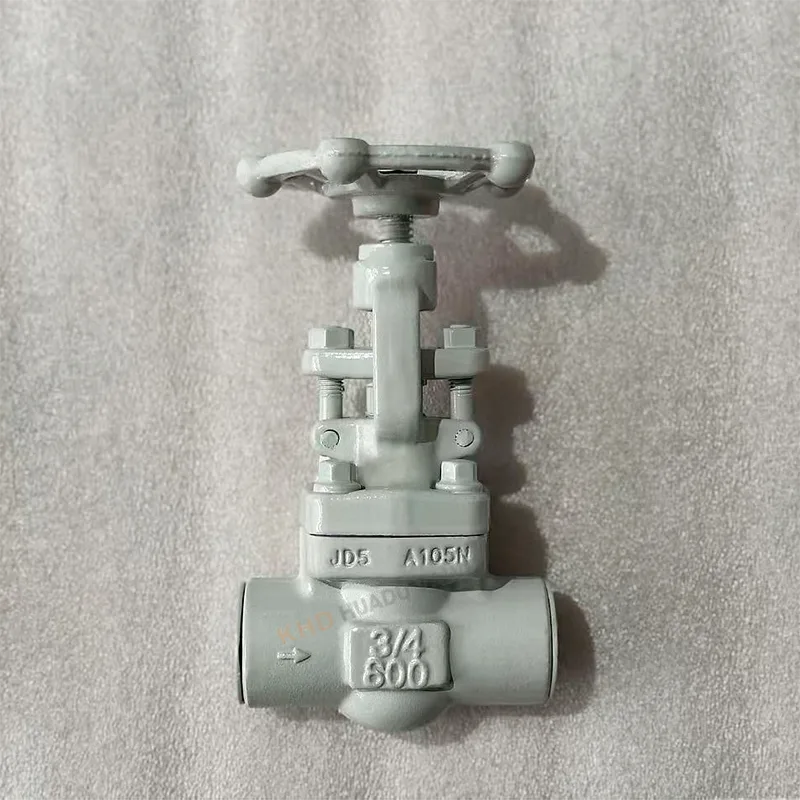

Rozetka bilan payvandlangan zarb qilingan eshik valfi

Soket bilan payvandlangan soxta eshik valfi quvur liniyasini yopish va oqimni nazorat qilish uchun mo'ljallangan yuqori bosimli sanoat klapandir. Huadu Valve Group tomonidan ishlab chiqarilgan, u A105N zarb qilingan karbonli po'latdan foydalanadi va 600-sinf ish sharoitlariga mos keladi. U neft, kimyo, quvvat va yuqori bosimli bug 'tizimlarida keng qo'llaniladi, bu erda xavfsizlik va muhrlanish ko'rsatkichlari muhim ahamiyatga ega. Soket bilan payvandlangan soxta eshik klapanlari talab qilinadigan sanoat muhitida barqaror ishlash va uzoq xizmat muddatini ta'minlaydi.

Xom ashyo va strukturaviy afzalliklar

Yuqori sifatli zarb qilingan po'lat korpus

Rozetka bilan payvandlangan soxta eshik klapan A105N zarb qilingan karbonli po'latdan yasalgan bo'lib, quyidagilarni ta'minlaydi:

Yuqori kuch va zichlik

Zo'r zarba qarshiligi

Teshiklar yoki qum teshiklari kabi quyma nuqsonlari yo'q

Materiallarni qattiq tekshirish

Xom ashyoning har bir partiyasi spektral tahlil yordamida tekshiriladi:

To'g'ri kimyoviy tarkib

Qayta ishlangan yoki sifatsiz materiallar yo'q

Barqaror mexanik ishlash

Soket-payvandlash ulanishining afzalliklari

Rozetka bilan payvandlangan soxta eshik klapanining ulanish turi quyidagilarni ta'minlaydi:

Kuchli muhrlanish ko'rsatkichi

Flanjlarga qaraganda yuqori bosimga nisbatan yaxshiroq qarshilik

Kritik tizimda oqish xavfi kamayadi

Texnik spetsifikatsiyalar

Standart parametrlar

Hajmi: DN15–DN50 (oddiy zaxira)

Bosim darajasi: 300 sinf / 600 sinf

Material: A105N soxta karbonli po'latdir

Turi: rozetka bilan payvandlangan soxta eshikli valf

Harorat oralig'i: -29 ° C dan 570 ° C gacha

Ishlab chiqarish jarayoni

Soketli payvandlangan shlyuzli klapan quyidagi yo'llar bilan ishlab chiqariladi:

Integral qolipni zarb qilish

Issiqlik bilan ishlov berish (normalizatsiya jarayoni)

CNC nozik ishlov berish

Ishlash xususiyatlari

Mikron darajasidagi muhrlangan sirt aniqligi

Nolinchi oqish muhrlanish ko'rsatkichi

Siqilishsiz silliq ishlash

Yuqori haroratli bug 'tizimlari uchun javob beradi

Qo'llash sohalari

Neft va gaz sanoati

Soketli payvandlangan soxta eshik valfi quyidagilarda keng qo'llaniladi:

Neftni qayta ishlash zavodi quvurlari

Neft uzatish tizimlari

Tabiiy gaz inshootlari

Kimyo sanoati

Yuqori bosimli kimyoviy quvurlar

Korroziv suyuqliklarni boshqarish tizimlari

Reaktorning kirish/chiqish tizimlari

Energiya sanoati

Bug 'quvurlari

Issiqlik energiya tizimlari

Kondensat quvurlari

Umumiy sanoat foydalanish

Yuqori bosimli kichik diametrli quvurlar

Uskunalarni izolyatsiyalash tizimlari

Xavfsiz o'chirish ilovalari

Asosiy atributlar

TSS

Rozetka-payvandlash ulanishi nima?

Soket-payvandlash ulanishi quvurni ulash usuli bo'lib, unda quvur chuqurlashtirilgan rozetkaga kiritiladi va keyin tashqi tomondan payvandlanadi. Odatda yuqori bosimli, kichik diametrli tizimlarda qo'llaniladi.

Rozetka bilan payvandlangan soxta eshik klapan bo'lsa, quvur vana so'nggi rozetkasiga kiritiladi va kuchli, oqishga chidamli birikma hosil qilish uchun payvandlanadi.

Rozetka-payvandlash ulanishining asosiy xususiyatlari

Yuqori kuch va bosimga chidamlilik

Ajoyib muhrlanish ko'rsatkichi

DN15–DN50 kichik quvurlari uchun javob beradi

Tishli bo'g'inlarga nisbatan oqish xavfi kamayadi

Neft, gaz va bug 'tizimlarida keng tarqalgan

Payvandlashdan oldin payvand choklari vanalarini qismlarga ajratish kerakmi?

Ha, mutlaqo. Rozetka bilan payvandlangan soxta eshik valfini o'rnatishdan oldin, payvandlash paytida vana qisman yig'ilmasligi kerak.

To'g'ri o'rnatish amaliyoti:

Iloji bo'lsa, ichki qismlarni olib tashlang (yoki vana to'liq ochiqligiga ishonch hosil qiling)

Quvurni rozetkaga to'liq joylashtiring

Kichik kengayish bo'shlig'ini saqlang (~ 1,5-2 mm)

Payvandlashni faqat tashqi birikmada bajaring

Valfni ishlatishdan oldin sovutishga ruxsat bering

Muhim eslatmalar:

Vana tanasini haddan tashqari qizib ketishdan saqlaning

Payvandlash shlakining vana bo'shlig'iga kirishiga yo'l qo'ymaslik

Payvandlashdan oldin to'g'ri tekislanganligiga ishonch hosil qiling

Noto'g'ri payvandlash muhrlangan yuzalarga zarar etkazishi va valfning ishlash muddatini qisqartirishi mumkin.

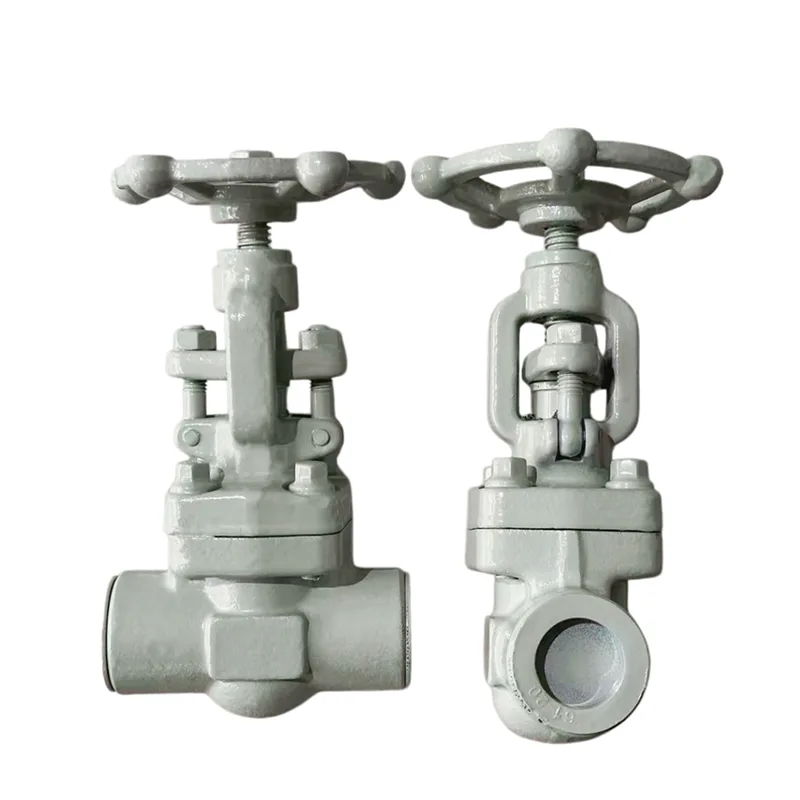

OS&Y va murvatli kapot o'rtasidagi farq nima?

Bu eshik klapanlarida ishlatiladigan ikki xil strukturaviy dizayndir.

OS&Y (Tashqi vint va bo'yinturuq)

Poya ipi vana tanasidan tashqarida

Ko'rinadigan dastaning harakati ochiq/yopiq holatni bildiradi

Osonroq texnik xizmat ko'rsatish va foydalanish monitoringi

Yong'indan himoya qilish va sanoat tizimlarida keng tarqalgan

Boltli kaput

Kaput murvat yordamida vana tanasiga ulanadi

Poyaning ichki dizayni (tashqi tomondan ko'rinmaydi)

Yilni tuzilish

Umumiy sanoat ilovalarida keng qo'llaniladi

Oddiy taqqoslash:

OS&Y = tashqi ko'rinish + oson ishlash monitoringi

Boltli kaput = ixcham + iqtisodiy jihatdan samarali tuzilma

Ikkala tur ham loyiha talablariga qarab rozetka bilan payvandlangan soxta eshik valfida qo'llanilishi mumkin.
