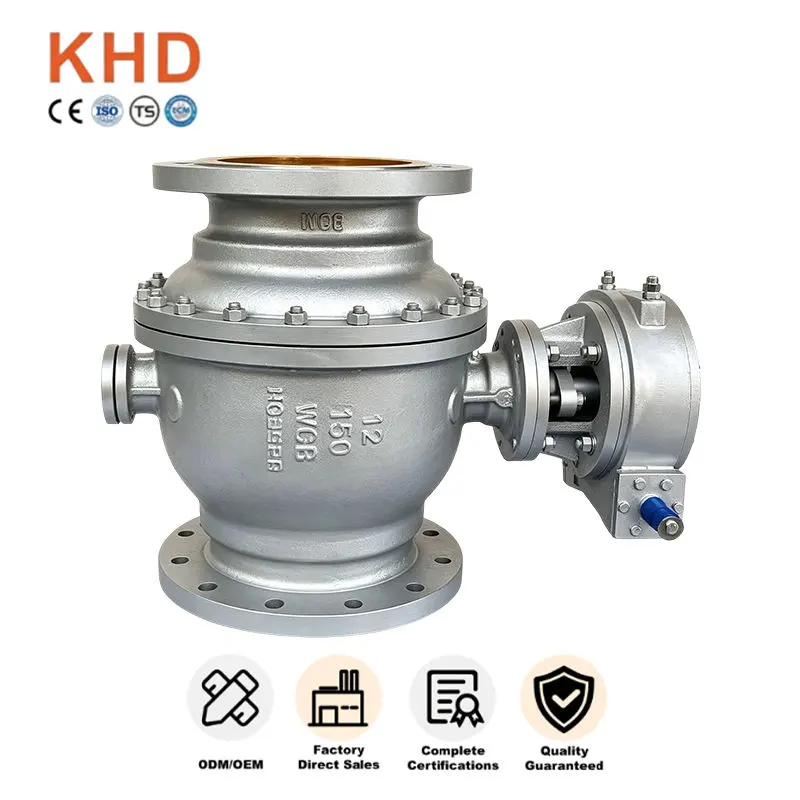

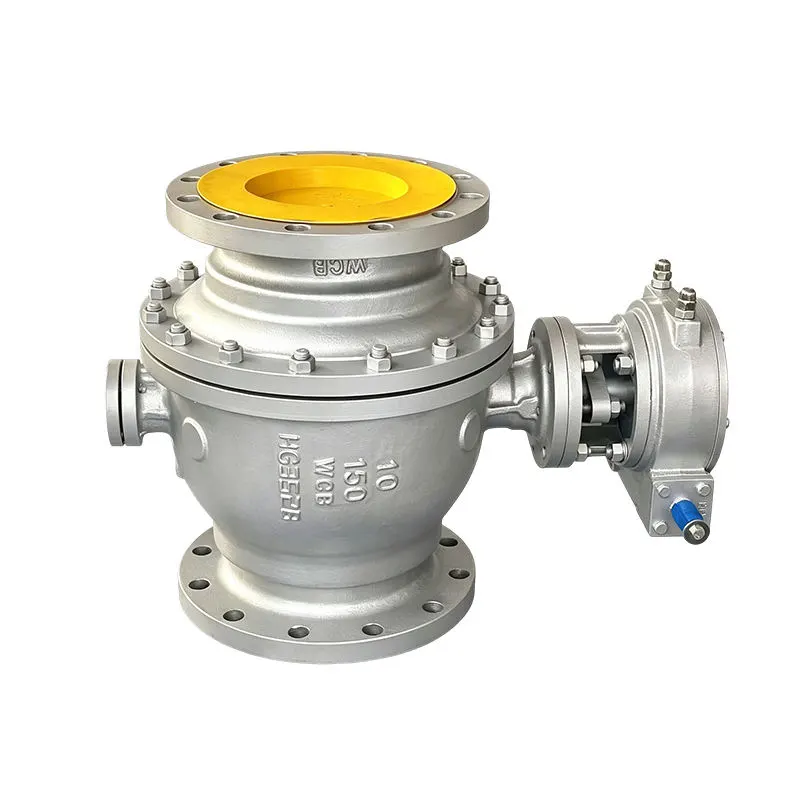

WCB Karbonli Chelik Ruxsat etilgan sharli vana

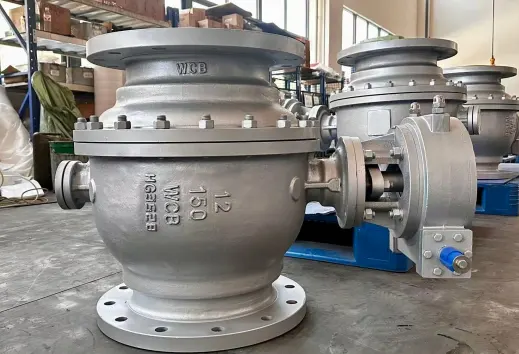

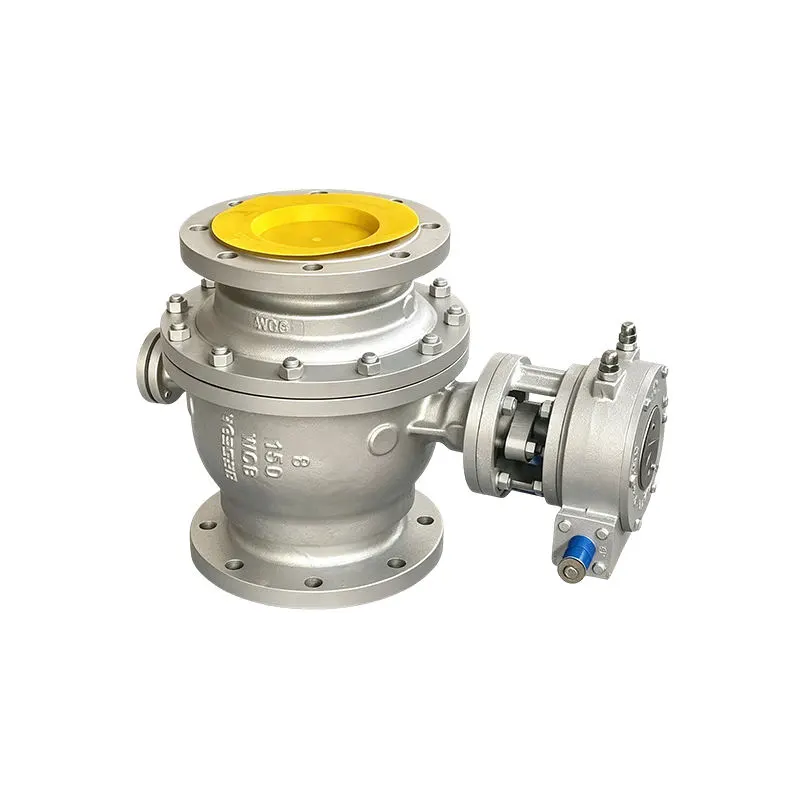

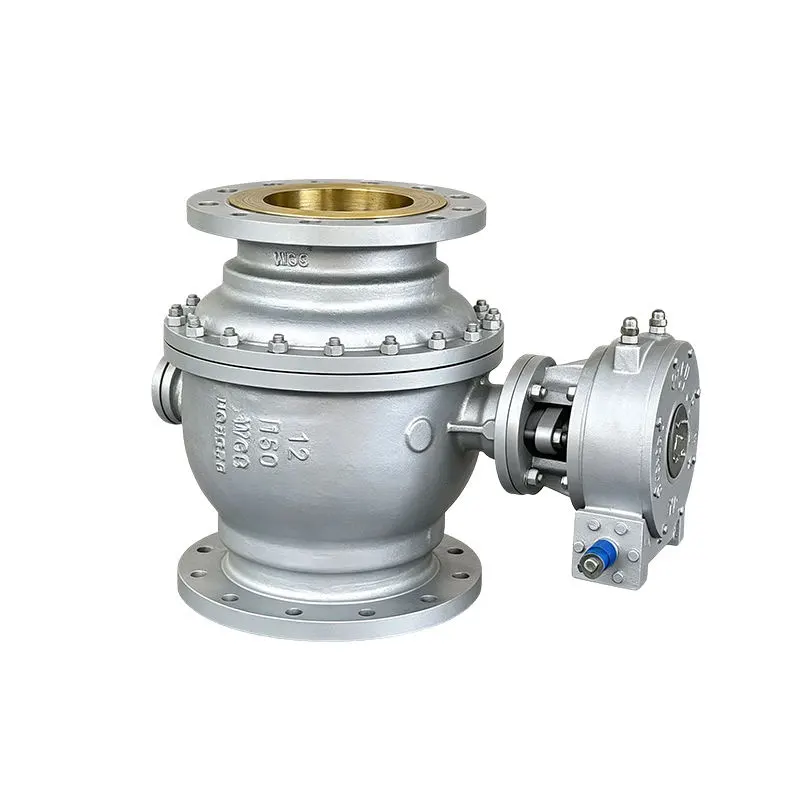

WCB karbonli po'latdan o'rnatilgan sharli klapan bu Huadu Valve Group tomonidan ishlab chiqarilgan quvurlarni izolyatsiyalash va oqimni boshqarish uchun qurilgan og'ir  sanoat klapandir. U trunnion mahkamlangan sharli dizayni va yuqori bosimli kritik quvur liniyasi ish sharoitlariga mos keladigan A216 WCB uglerod po'lat materialini qabul qiladi.

Ushbu sanoat klapan uzluksiz yuqori bosimli xizmat ko'rsatish va uzoq tsiklli ish sharoitida ishonchli ishlaydi, muhrlanish xavfsizligi va uzoq xizmat muddati asosiy talablar bo'lgan loyihalar uchun keng tanlangan.

Xom ashyo va strukturaviy afzalliklar

Premium A216 WCB karbonli po'lat korpus

WCB karbonli po'latdan o'rnatilgan sharli klapan A216 WCB uglerodli po'latdan quyilgan bo'lib, quyidagi asosiy afzalliklarga ega:

- Yuqori mexanik kuch va mukammal zarba qarshiligi

- Bosim ko'tarilishiga va suv bolg'asiga qarshi yaxshi haroratga moslashish

- Yuqori bosimli xizmat ko'rsatish uchun etarli devor qalinligi

- Ichki va sirt kamchiliklarini bartaraf etish uchun qattiq quyma tekshiruvi

Trunnion oʻrnatilgan qoʻzgʻalmas  sharli tuzilma

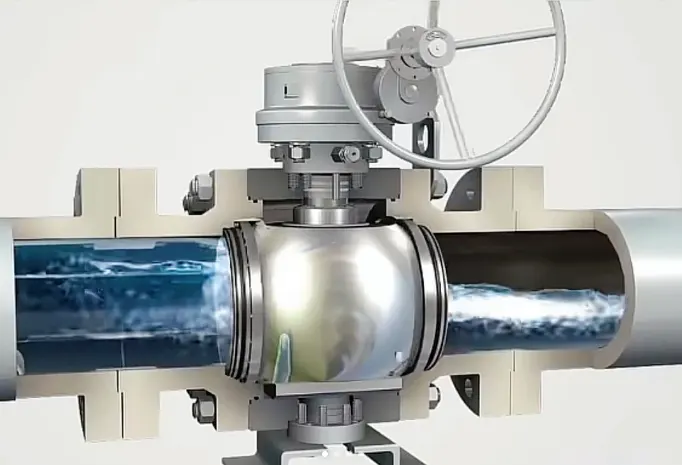

Oddiy suzuvchi sharli klapanlardan farqli o'laroq, bizning trunnion mahkamlangan sharli konstruktsiyamiz quvur liniyasidagi bosim yukining ko'p qismini yuqori va pastki tayanch vallariga o'tkazadi. To'p joyida qulflangan bo'lib qoladi, shuning uchun valf o'rindiqlari faqat minimal aloqa kuchiga ega. Bu doimiy yuqori bosim ostida tez-tez ochish-yopish davrlarida ham o'rindiqning ishqalanishini sezilarli darajada kamaytiradi. Barqaror ikki yo'nalishli muhrlanish bosim yo'nalishidan qat'iy nazar oqishning oldini oladi, muhim jarayon halqalari uchun tizim xavfsizligini yaxshilaydi.

Optimallashtirilgan muhrlash va xavfsizlik qurilishi

Prujinali suzuvchi o'rindiqlar yig'ilishi ushbu WCB karbonli po'latdan o'rnatilgan sharli valf uchun jihozlangan. Oʻrnatilgan kamon minglab operatsiyalardan soʻng ozgina eskirishning oʻrnini toʻxtatib, mahkam oʻchirishni taʼminlaydi. To'satdan bosimning keskin ko'tarilishiga qarshi standart xavfsizlik funksiyasi bo'lib, o'chirishga qarshi poyadir. Ko'p qatlamli grafitli qadoqlash ildiz bo'shliqlari atrofida qochqin chiqindilarni kamaytiradi. Barcha muhrlash komponentlari umumiy ehtiyot qismlar o'rniga yuqori bosimli, o'rta haroratli ish muhiti uchun maxsus moslashtirilgan.

Asosiy atributlar

Texnik spetsifikatsiyalar

Standart parametrlar

Hajmi: DN50-DN1200

Bosim darajasi: Class150-Class2500

Material: A216 WCB karbonli po'lat

Tuzilishi: trunnli oʻrnatilgan sobit sharli valf

Harorat oralig'i: -29 ℃ ~ 425 ℃

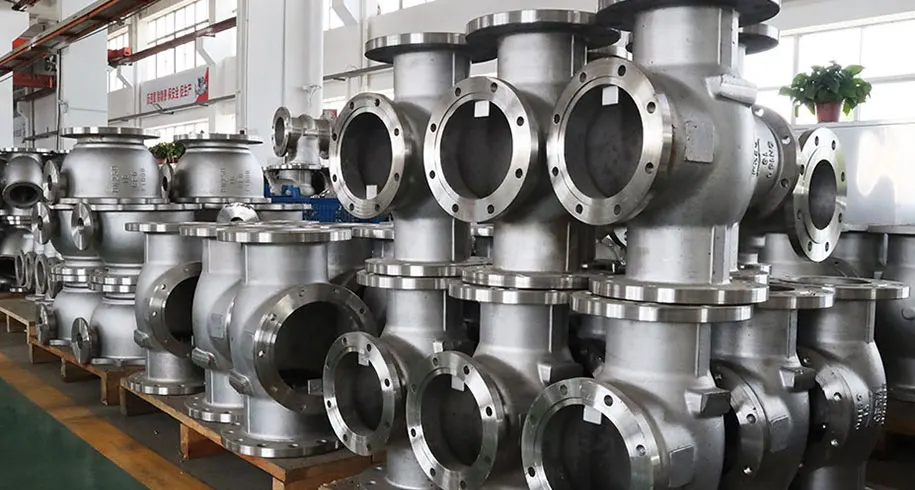

Ishlab chiqarish jarayoni

WCB uglerodli po'latdan o'rnatilgan sharsimon klapan quyidagilardan o'tadi:

- Malakali A216 WCB quyma ishlab chiqarish

- Barqaror moddiy xususiyat uchun issiqlik bilan ishlov berish

- Sirtlarni yopish uchun CNC nozik ishlov berish

- Moslashuvchi muhr va aktuator komponentlari bilan yig'ish

Ishlash xususiyatlari

- Tez-tez velosiped haydash uchun kam eskirgan trunnion tuzilishi

- Ishonchli ikki tomonlama qattiq o'chirish

- Uzluksiz yuqori quvur bosimi ostida o'rindiqning past ishlamay qolish darajasi

- Bir nechta aktuator variantlari bilan mos keladi: qo'lda uzatmalar, pnevmatik, elektr

- Toʻliq ochiq/toʻliq -yopiq izolyatsiya xizmati uchun moʻljallangan

Qo'llash sohalari

Neft va gaz sanoati

WCB karbonli po'latdan o'rnatilgan sharsimon klapan keng tarqalgan bo'lib qo'llaniladi:

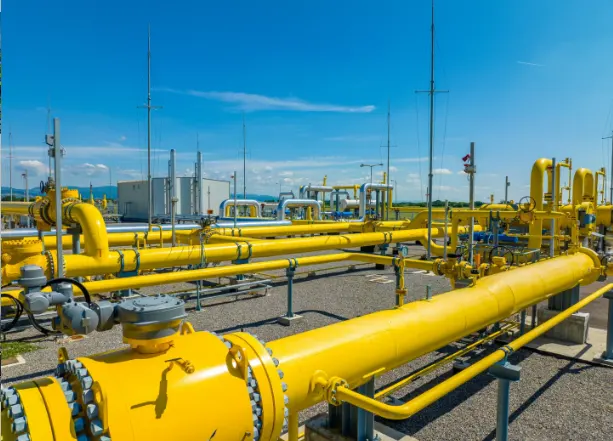

- Tabiiy gaz uzatish magistral quvurlari

- neftni qayta ishlash zavodining texnologik liniyalari

- Xom neftni uzatish moslamalari

- gaz yig'ish stantsiyasining quvurlari tizimlari

Neft-kimyo sanoati

- Yuqori bosimli neft-kimyo jarayonlari halqalari

- texnologik blokning asosiy izolyatsiya quvurlari

- O'rtacha haroratli korroziy bo'lmagan va engil korroziyali suyuqlik sxemalari

Energiya sanoati

- Elektr stantsiyasining asosiy texnologik quvurlari

- Og'ir sanoat korxonalari halqa tizimlari

Umumiy sanoat loyihalari

- Yangi qurilgan EPC loyihasi quvur liniyasi paketlari

- Mavjud quvurlarni ta'mirlash va ta'mirlash ishlari

- Xizmatga kirish qiyin va xavfsizlik talablari yuqori bo'lgan sanoat maydonchalari

Sifat nazorati va loyiha xaridlarini qo‘llab-quvvatlash

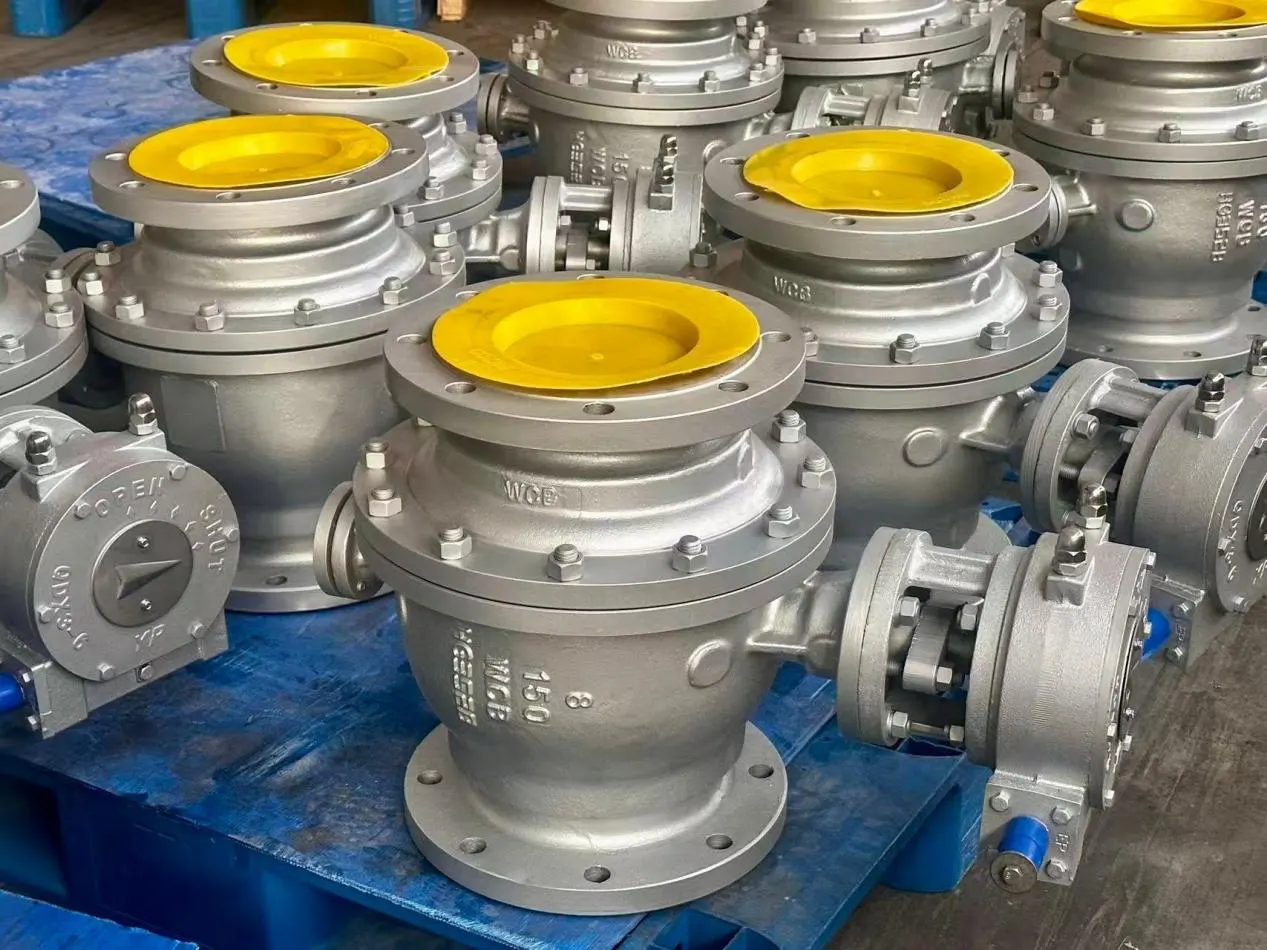

ISO, Idoralar va API sertifikatlariga ega sertifikatlangan valf ishlab chiqaruvchisi sifatida har bir WCB Carbon Steel Fixed sharikli klapan jo‘natishdan oldin to‘liq zavod sinovlaridan o‘tadi, jumladan, gidrostatik qobiq sinovi, o‘rindiqlarni muhrlash sinovi va o‘lchov tekshiruvi. To'liq qismli sinov og'ir katta katta klapanlar uchun namuna olish tekshiruvisiz amalga oshiriladi. Xom ashyoni tekshirish, quyish tekshiruvi, yig'ish nazorati va tayyor klapanlarni sinovdan o'tkazish butun ishlab chiqarish jarayonidan o'tadi. Tenderlarni topshirish va saytni qabul qilish uchun materiallar sinovi sertifikatlari va tekshirish hisobotlari taqdim etilishi mumkin.

Moslashuvchan konfiguratsiya variantlari turli xil bosim darajalarini, muhrlash materiallari kombinatsiyasini va bir nechta ish rejimlarini qamrab oluvchi ish sharoitlariga muvofiq mavjud. Moslashuvchan MOQ namunaviy sinovlarni, kichik partiyalarni yetkazib berishni va katta hajmdagi loyiha buyurtmalarini qo‘llab-quvvatlaydi. Huadu Valve Groupning WCB sobit sharli klapanlari butun dunyo bo'ylab eksport qilinadi va butun dunyo bo'ylab sanoat mijozlaridan takroriy buyurtmalarni oladi.

Oʻrindiq va stendning muhrlanishi saytning haqiqiy barqarorligi uchun qanday qilib qurilgan?

Biz bu mahkamlangan sharli valf uchun kamonli suzuvchi oʻrindiq dizaynidan foydalanamiz. Ichki buloqlar o'rindiqni to'p yuzasiga bosib ushlab turadi. Minglab operatsiyalardan keyin kichik eskirish sodir bo'lganda, buloqlar vaqt o'tishi bilan yaxshi muhrlanish ko'rsatkichlarini saqlab, kichik bo'shliqlarni qoplashi mumkin. O'chirishga qarshi novda tuzilishi standart xavfsizlik funksiyasi sifatida o'rnatilgan. Kutilmagan quvur bosimining keskin ko'tarilishi ostida, u novdaning chiqib ketishini oldini oladi. Ko'p qatlamli grafitli qadoqlash novda bo'shlig'i atrofida mayda qochqin chiqindilarni to'xtatish uchun novda muhrlanishi uchun o'rnatilgan. Ushbu muhrlangan qismlar umumiy arzon ehtiyot qismlar emas; ular yuqori bosim va o'rtacha haroratli ish sharoitlariga mos keladigan tarzda tanlanadi.
